Герметик тиоколовый Тиксопрол АМ-05 ТУ 5712-004-18009705-95

Тиксопрол-АМ-05 представляет собой двухкомпонентный отверждающийся герметик на основе жидкого тиокола и тиокосодержащего ТПМ-2 полимера.

Продукт предназначен для герметизации и ремонта открытых стыков элементов наружных стен строящихся и эксплуатируемых зданий с величиной максимальной деформации в стыке до 25%, для ремонта всех видов кровли для защиты сооружений от атмосферной коррозии, для создания газо- и гидроизоляционных покрытий бетонных поверхностей и металлоконструкций, герметизации стыков кровли из профлиста, ограждающих конструкций, заделки трещин, щелей на фасадах.

• Тиксопрол АМ применяется без подслоя и обладает высокой и долговечной адгезией к бетону, металлам, кирпичу, , стеклу и пр.
• На слабых (старых) кромках фасадных панелей требуется пропитка кромок силикатными адгезивами.
• Герметик тиксотропен – другими словами он не стекает с вертикальных поверхностей, устойчив к воздействию УФ-излучения, безусадочный.
• Смешение компонентов проводят любым доступным способом непосредственно перед применением.
• Нанесение - шпателем, пистолетом аппликатором с заходом из кромки панелей порядка 2 см.
• В холодный период мастику перед применением выдерживают в помещении при плюсовой температуре в течении не менее суток.
• Температура нанесения герметика от минус 20° до 35°С Температура работоспособности от минус 60° С до 90°С.
• Срок службы: более 15 лет.

Наименование показателя	Значение показателя
Плотность, кг/м³	1400-1600
Жизнеспособность, час, не менее	2
Стекание герметика, мм, не более	2
Условная прочность при разрыве на образцах-швах, МПа, не менее	0,150
Относ. удлинение при разрыве на образцах-швах, %, не менее	100
Соотношение компонентов А/Б	100/10(20)
Срок хранения, мес.	6
Расход на 1 п. м стыка , кг	0,300-0,500

Инструкция по применению герметика "Тиксопрол АМ-05"

Тиоколовый герметик (мастика) "Тиксопрол" предназначен  для герметизации стыков элементов Деформационных швов  строящихся и эксплуатируемых зданий с величиной максимально допустимой деформации в стыке не более 25 %, заливки деформационных швов бетонных полов, бетонных плит автодорог и ВПП.   Герметик(Мастика) работоспособен в интервале температур от минус 60 до плюс 90 и может использоваться в различных климатических зонах.

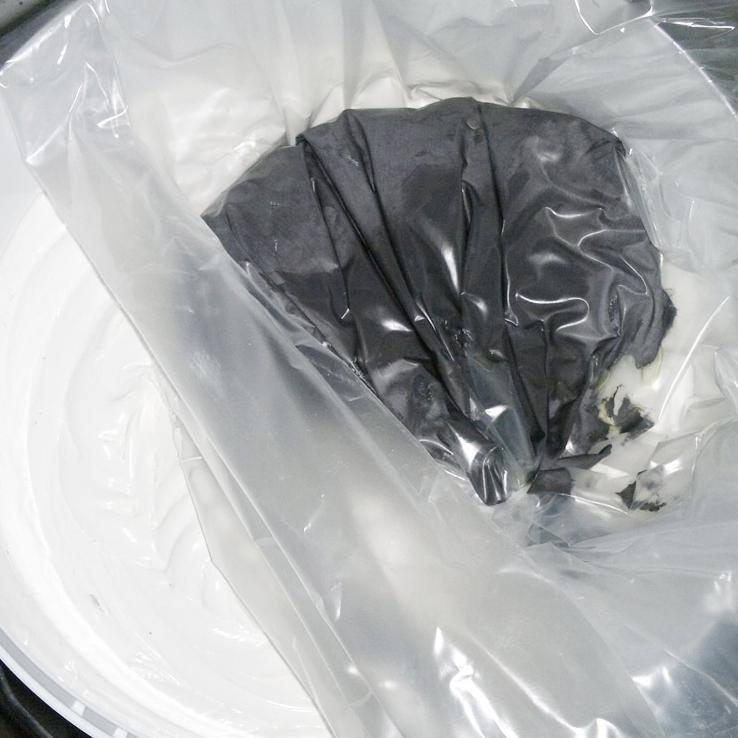

Мастика(герметик) "Тиксопрол" комплектуется в виде двух паст: герметизирующей (компонент А) и отверждающей (компонент Б), соотношение которых при смешивании указывается в паспорте завода-изготовителя.Тиоколовый герметик (мастика) "Тиксопрол" отверждается без нагрева и может наноситься при температуре до минус 20°С, с предварительной выдержкой в течении суток при положительной температуре

Герметик (Мастики) обладают способностью после отверждения превращаться в эластичный резиноподобный материал, практически без усадки, при нормальной температуре с хорошей адгезией - сцепление по отношению ко всем строительным материалам (бетону, дереву, штукатурке, металлу).

Работы по герметизации сооружений проводят во время монтажа последних, после его завершения или при ремонте, специально обученными рабочими под наблюдением технического персонала.

Для расчета расхода мастики плотность ее принимается 1550 кг/м³.

Перед приготовлением мастики "Тиксопрол" необходимо убедиться в соответствии комплектации поставки и строго выдерживать соотношение герметизирующей и отверждающей паст, указанное в паспорте завода-изготовителя.

Соотношение основных, отверждающих паст , жизнеспособность указывают в паспорте завода-изготовителя. Из-за возможного расслаивания отверждающих паст при хранении перед взятием навесок пасты тщательно перемешивают.

Перед примением основная и отверждающая пасты, взятые в определенном соотношении, согласно паспорта)тщательно перемешиваются в течение 10-15 минут. Навеску мастики готовят из расчета, что она будет израсходована в течение жизнеспособности мастики, указанной в документе о качестве на данную партию. Если при хранении основной пасты образовалась поверхностная пленка, то перед применением пленку необходимо снять (в работу не брать).

Смешение основной и отверждающих паст производят в любой емкости с помощью электродрели с закрепленной на ней лопастной мешалкой или вручную. Время перемешивания мастики в 10-50 литровой емкости электродрелью 5-6 минут, вручную - 10-15 минут до однородной массы без видимых разводов.

После перемешивания начинается необратимый процесс отверждения и основная паста превращается в резинообразный материал. На качество покрытия может влиять состояние  поверхности, температуры и влажности окружающего воздуха, точного соотношения компонентов.

Нанесение мастики производят при температуре наружного воздуха от минус 20° до плюс 35°С. С понижением температуры ниже 5°С увеличивается вязкость и удлиняется время вулканизации мастик.

Поверхность, на которую наносят мастику, должна быть очищена от наледи, грязи, пыли, ржавчины, потёков масла. Возможно нанесение мастики как на сухую, так и на влажную поверхность с предварительной ее протиркой ветошью, смоченной в растворителе (Сольвент, Р646). Не следует вводить в герметик для облегчения нанесения растворитель, он ухудшают качество покрытия. Запрещается наносить мастику во время выпадения дождя или снега.

Герметизация стыков

1. Перед нанесением мастики поверхность стыков подвергают очистке от грязи, удалению пыли или ржавчины волосяными или металлическими щетками.

2. Жировые пятна с участков, на которые наносят мастику, должны быть удалены тряпками, смоченными скипидаром или бензином любых марок.

3. Приготовленную мастику наносят на поверхность стыка с помощью шпателя, а также пневматического или ручного шприца, или другого приспособления, при заливочном варианте мастики, шов можно заполнить методом залива из перемешанных в таре компонентах . Слой накладываемой мастики в самом тонком месте должен составлять не менее 3 мм. Полоса герметика должна иметь ширину контакта с поверхностью панелей стыкуемых элементов не менее 20 мм и прочно сцепляться с материалом панелей. Нанесение мастики кистями запрещается.

Защита сооружений от атмосферной коррозии

1. Для защиты сооружений от атмосферной коррозии мастику наносят слоем толщиной 1-2 мм на предварительно подготовленную поверхность в соответствии с пунктом 1 и 2 "Герметизация стыков" при помощи шпателя или других приспособлений.

При использовании мастики в условиях строительной площадки должна быть обеспечена защита тарных мест от воздействия осадков и солнечных лучей рубероидом, брезентом, пленкой.

Очистку емкостей и инструментов производят сразу же по окончанию работы. Неотвержденная мастика хорошо смывается горячей водой с мылом, бензином, ацетоном. Отвержденная мастика может быть удалена механическим способом.

Применение герметика Тиксопрол АМ-05 в строительстве значительно увеличивает межремонтные сроки, тем самым обеспечивается снижение издержек.
